계측관리

가시설 계측

지반 굴착공사로 인한 지반거동과 변위를 파악하고 지하굴착이 인접구조물에 미치는 영향을 확인하기 위하여 설계에 따른 적정 계측기를 흙막이 가시설 및 인접구조물에 설치하여 계측을 실시합니다. 정기적인 계측 데이터를 분석하고 향후 거동을 예측하여 다음 단계의 시공에 반영할 수 있는 정보를 신속히 제공함으로써 안전하고 경제적인 시공을 지원합니다.

계측기 설치 및 계측관리

  • 흙막이 가시설 계측

  • 연약지반 계측

  • 지하철 및 터널 계측

  • 자동화 계측

주요 계측기 종류

  • 지중경사계

  • 지하수위계

  • 지표침하계

  • 균열계 및 경사계

  • 변형률계

  • 유량계

  • 소음/진동계

계측 데이터 분석

  • 데이터 통합 분석

  • 지반변위 특성 파악

  • 인접구조물 거동 파악

  • 지하수위 영향 분석

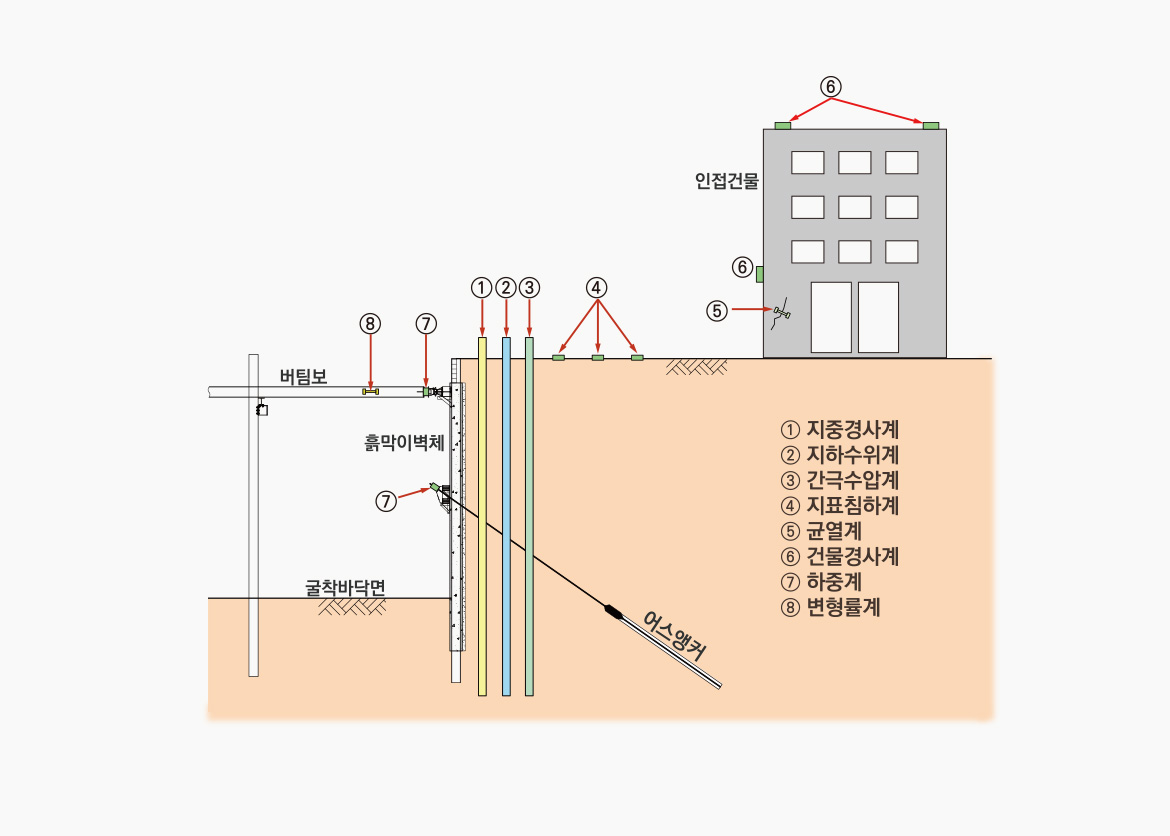

계측기 종류와 설치목적

① 지중경사계 : 인접 지반의 수평변위와 위치, 방향, 크기를 실측하여 토류구조물 각 지점의 응력 상태를 판단
② 지하수위계 : 굴착공사에 따른 지하수위의 변화를 측정
③ 간극수압계 : 굴착공사에 따른 간극수압의 변화를 측정
④ 지표침하계 : 굴착에 따른 인접 지표면의 침하량 측정
⑤ 균열계 : 인접 구조물에 발생한 균열의 크기와 변화상태를 측정
⑥ 건물경사계 : 인접한 구조물의 경사 및 변형 상태를 측정
⑦ 하중계 : 버팀보 또는 어스앵커의 축하중 변화 측정
⑧ 변형률계 : 흙막이 구조물 각 부재의 응력 변화를 측정

계측기 위치 및 설치시기

계측기 설치위치 및 방법 설치시기
지중경사계 배면지반(가시설), 지중연속벽체 내 흙막이벽 근입심도 초과하여 엄지말뚝 천공 후 또는 배면 그라우팅 후
지하수위계 배면지반 굴착심도 이상 부동층까지 엄지말뚝 천공 이전 또는 배면 그라우팅 후
간극수압계 흙막이벽 배면 연약지반 내
지표침하계 굴착에 따른 영향범위 내 엄지말뚝 천공 이전
균열계 건물 균열부
건물경사계 건물 벽면 또는 옥상
하중계 버팀보 단부 중심
앵커 정착 단부		 버팀보 : 지보재 설치시, 잭 설치 이전
앵커 : 앵커 인장시
변형률계 단면 상하단, 철근, 웨브 또는 플랜지 굴착단계별 지보공 설치시

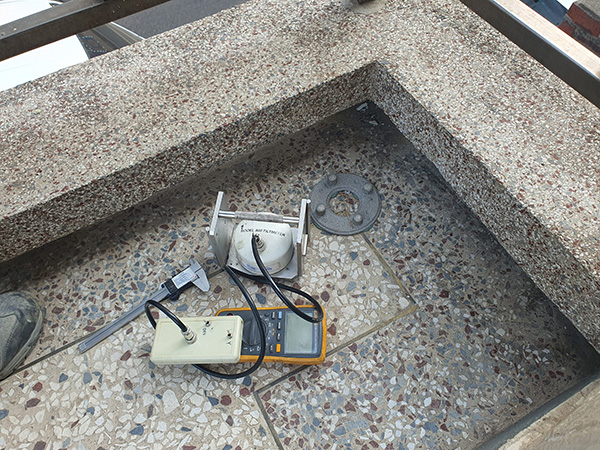

건물경사계

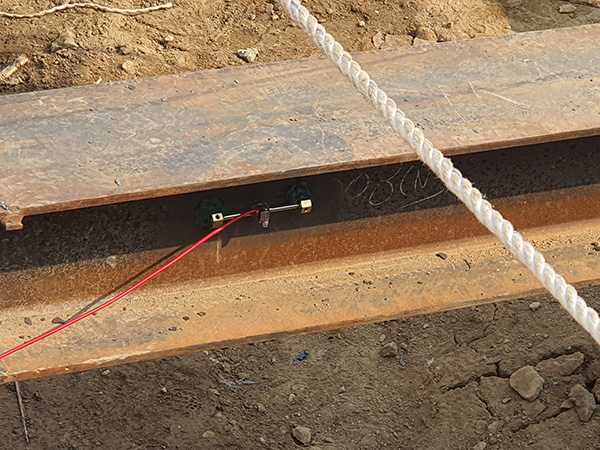

변형률계

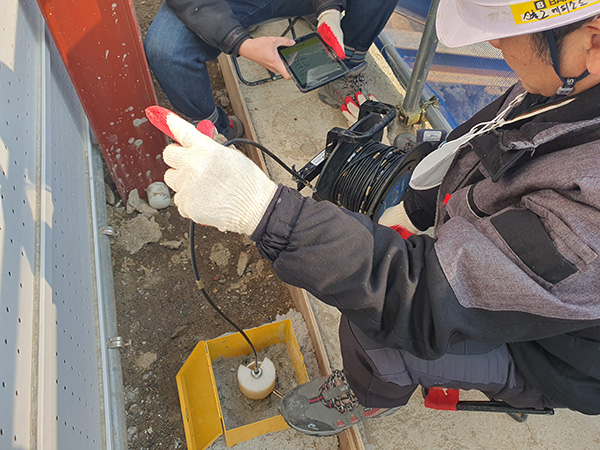

지중경사계(계측)

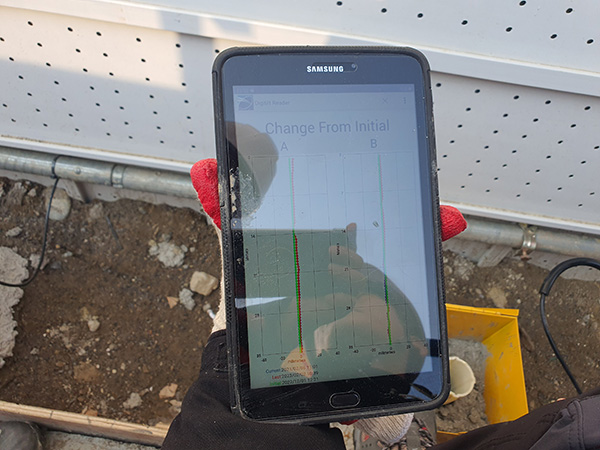

지중경사계(계측결과)

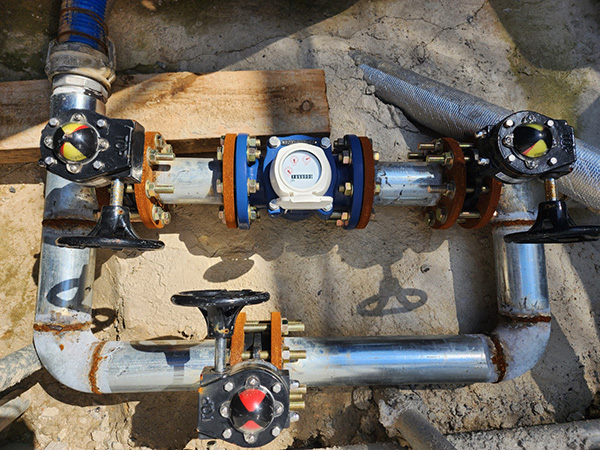

유량계

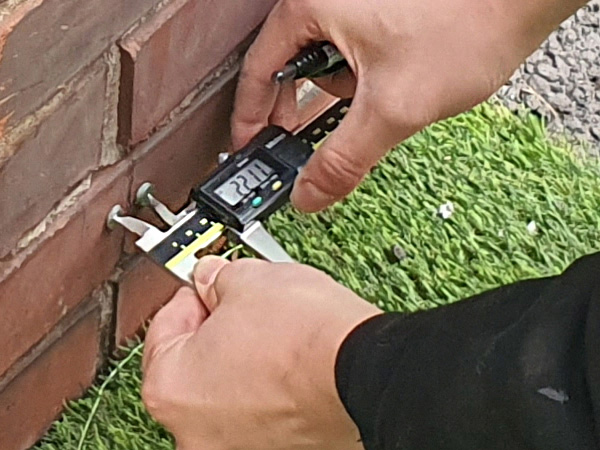

균열계(계측)
